ZAPsolute -referanse amp DIY-

[matador 97]

Por cierto, encontre otro proyecto de un amp que compre para probarlo

Zapsolute es una construccion originalmente publicada en la biblia de HiFi escandinava: High Fidelity, esta revista tubo una serie de articulos donde describen esta construccion y logro excelentes criticas en esferas de entusiastas, inicialmente eraq relativamente caro pero la ventaja era que se puede "mejorar" al alcanse del bolsillo. En esa epoca como estudiante nunca pude darme el lujo y con el tiempo desaparecio de mi interes.... pero un dia aparecio uno a la venta que estaba algo malogrado y de una me tire 4 horas manejando para ir a buscarlo

El acabado es el original y en una version "standar", osea super solido y algo rustico pero super solido y pesado a pesar de una fuente relativamente humilde. El problema era una falla termica -este no alcnazaba un buen sonido hasta dentro de una hora o mas.... la solucion de su dueño era prenderlo minimo una hora antes de usarlo.... lo habrimos y de una observe/descubri la "falla".... logico que lo pague ahi mismo y me fui a casita con un amp que escuche muchas veces y siempre me gusto su sonido de realmente alta calidad.

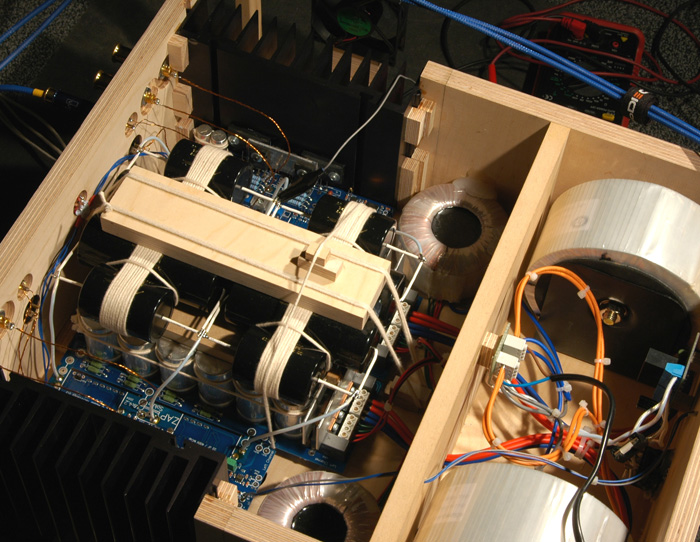

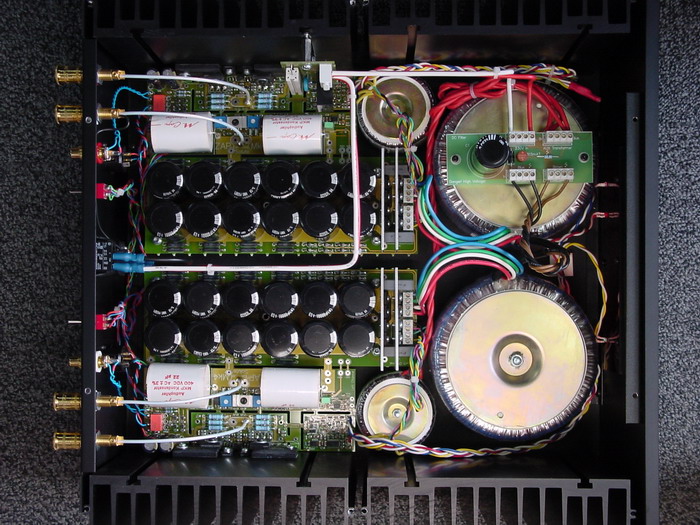

unas fotos del web con las versiones mas modernas pero tecnicamente muy identicas al original





y link donde se consigue el kit
http://www.highendcity.com/power-amplifier/

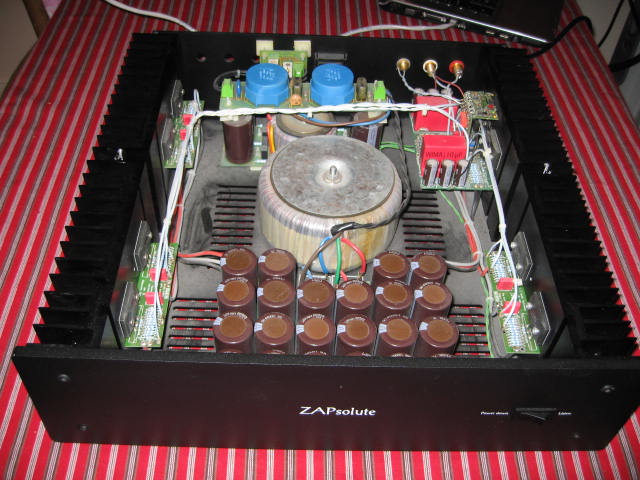

y el mas identico a mi ejemplar


y el diagrama basico

Editado December 10, 2016 at 18:00 por matador
Jhjhjh

[jpoyarzun 322]

Hola, interesante matador... puedes contar más de la topología, clase y specs del ampli?? (no se ve tu diagrama básico y tampoco encontré mucho en google)

Saludos!

[matador 97]

Hola jp, raro que el link del diagrama no funca ahora, pero aquí está otro



La topología es 100% semiconductores -hablamos high end al alcanse del bolsillo y una peculiaridad de este amp es que tiene 2 modus de trabajo que se puede elegir con un SWITCH, clases AB, o clase A. La potencia varía según el tipo de construcción que se elige, mi amp es el más pequeño, en 8ohmios entrega 42watts.... Pero al reducir la impedancia a 4ohmios la potencia se dobla, en 1 ohmio entrega 300watts

El sonido es transparente con un excelente tredimensionalidad, y un ataque sorprendente, personalmente muy de acuerdo pero algo sensible al tipo de parlante con unos kappa 8.1 que tengo no entrega sufi potencia por ejemplo, pero con una fuente más sobredimensionado y con más módulos de transistores de salida y en versión mono es otro amp que mueve de todo, como decía este amp fue diseñado para la Biblia escandinava de hifi

Este amp también trae posibilidades extras que permiten acoplar un módulo que usa un siervo para ajustar el offsett. Este ajuste/calibración es más crítico en amps de alta calidad, ya que este punto permite un ancho de banda digno de high end: DC a 1 MEGAHERTZ

Para aumentar su potencia de salida o mayor potencia en clase A se puede agregar mas transistores de salida con una fuente más sobredimensionado lógicamente, pero para parlantes normales la potencia es ok, yo los e usado varios años con unas cajas TL (transmisión línea) y acople dapolito en el dormitorio por cierto, el tipo de transistores de salida son de un tipo que no son conocidos como debe ser, pero muy difundidos en amps de alta calidad, es un tipo llamado ring emiter -ya que está compuesto de varios transistores en paralelo dentro del mismo cuerpo -de ahí su extremado alto slew rate y transparencia en sonido son más conocidos como Sanken ultra lineares

Por cierto una foto del amp que yo compre, así se veía cuando lo compre

Editado December 10, 2016 at 18:00 por matador

[pacifyer 100.000]

Excelente!

[Juanzuniga 1.082]

Felicitaciones Matador!... pero que falla tenia?

[matador 97]

Aclarando un poco: el amp esta armado decentemente pero de lejos optimalmente pero se aprecian varias "fallas de principiantes"
-el trafo esta montado cerca los circuitos de entrada
-el cable de alimentnacion de 240vac esta entre los circuitos y cables de entrada
-cables de rail voltaje (voltaje simetrico de los transistores de salida son "innecesariamente largos" -y ojo a los creyentes de cables: la señal de los parlantes TANBIEN PASAN POR ESTOS CABLES, solo que en esta construccion esta mas reducido ya que es parte del diseño -pero igual no me gusta como esta
-el banco de condensadores esta mal ubicado en relacion distancia y apantallado de induccion del trafo
-el cable que permite elegir claseA o clase AB esta pesimamente protegido, a pesar que este cable controla un adaptador optico se puede hacer todo mas correcto
-El cableado general esta realmente feo y sin terminado correcto

Basicamente es esto lo que yo e cambiado, y en si son reglas generales y basicas en produccion de electronica para uso militar e incluso en amps de alto costo. Simple pero detalles que hacen mas optimo el funcionamiento de los circuitos



Este es el circuito de amplificacion, componentes de alta calidad, resistencias de 1% + SMD para mantener los trasos de circuito impreso lo mas cortos posibles.... el circuito montado verticalmente es el que tiene un DC servo (un circuito activo que mide el voltaje de salida y ajusta todo el tiempo si el voltaje de reposo varia mas de 0,05voltios e importante cuando se desea un ancho de banda decente) este a su vez monitorea que al a ver un corto circuito en la salida desactive/redusca el monto de corriente para proteger el amp y los parlantes, como decia en si es un amp clase A que tambien necesita protegerse contra oscilaciones parasitas y de ahi la necesidad de un DC servo. El ancho de banda (es el rango de frecuancia donde el amp trabaja dentro de su potencia maxima con una variacion de max 3dBs) y de este es DC (OJO: DC = 0 hertz) hasta 1 MEGAhertz

por cierto para un ojo entrenado es facil ver el problema o falla que este amp tenia


los 6 condensadores marrones estan acoplados a la seccion de entrada y se recomienda usar una propia fuente para esta seccio, pero aqui se eligio la version mas simple/barata que es una fuente de alimentacion comun. Detalles: es recomendable tener separadas estas 2 fuente ya que tecnicamente la seccion de entrada requiere generalmente un voltaje mas alto de aliemtnacion -mas que nada para evitar que la seccion de gain distorcione ANTES que la seccion de salida basicamente los condensadores rojos Wima son para desacoplar la fuente de las salidas... nuevamente a los los patines de cables: el sonido tiene un menor recorrido dando mas transparencia en el sonido ya que no pasan por los condensadores "grandes" que no tienen excelentes cualidades en frecuancias altas.....



mas fotos con detalles del power supply y su montaje, nada grave pero buenos componentes + coneccion con barras de cobre + condensadores de desacople

Editado December 10, 2016 at 18:01 por matador

[matador 97]

como se ve e escrito el voltaje del trafo y rail para no hueviarme mas tarde

Otra falla cardinal en power supply es no usar acoples mecanicamnete solidos, en este caso en los tornillos del medio (ground/tierra/0v) donde las barras logicamente son dobles los tornillos no tenia nada mas que 2 roscas de soporte.... aparte de eso la distribuicion y montado mecanico esta ok, los cables solde a los terminales simplemente.



Luego desmonte todo y el trafo es tippo toroidal, que es mas efectivo simplemente, es de 500VAC y 2 bobinas separadas de 25voltios cada una, los diodos rectificadores son de puente y el acople es el mas recomendado para amps de alta calidad: un puente por cada bobina y de las salidas rectificadas se acopla al banco de condensadores.... NO como en la mayoria de amps se hace de forma simple: se acoplan las 2 bobinas donde el punto medio es GROUND y el + y respectivo - al banco de condensadores.... cuesta un diode bridge mas y que el trafo tenga las bobinas separadas mucho mejor todavia es es un trafo separado - y por eso muchos amps high end mono traen 2 trafos separados tambien.



basicamente el acople es identico a este -mas no los valores y componentes



Sigueinedo el tema, la base del amp, aqui solo es encontrar una mejor distribuiccion, y los ideal es montar el trafo lo mas lejos posible de los circuitos del amp, y de preferecnia apantallarlo logicamente, luego acortar el tramo de los cables de alimentacion del amp -basicamente es esto lo primordial y basico en el montaje.

tambien marque el posible montaje de 2 trafos mas adelante

Editado December 10, 2016 at 18:02 por matador

[matador 97]

Felicitaciones Matador!... pero que falla tenia?

gracias amigos

la "falla" era de indole termica -osea que el circuito servo no funcionaba debidamente- cuando estaba frio el sonido no era gran cosa, totalmente monotomo y sin tonalidad ni realismo -como un amp a tubos anemico pero despues de una hora o mas el sonido mejoraba. Esa era la falla

Pero en la foto se aprecia el motivo de por que funcionaba erroneamente:



el circuito de servo tiene un sensor termico (PTC) acoplado al disipador, este sensor esta AISLADO del disipador con cinta relativamente gruesa... muchos leen internett tengo entendido -pero leer no es lo mismo que entender lo fundamental del funcionamiento de un circuito de control servo... ahora luego que lo modifique tambien lo hice mas correcto y ahora alcansa su punto ideal en 1 minuto -ya que el acople termico es 100% optimo.

claro, mecanicamente a aislado el sensor del metal refigerante, de tal forma que el PTC sensea la temperatura del aire dentro del cabinete que logicamente llega a una temperatura estable despues de una hora en ciertas condiciones.....

Editado December 10, 2016 at 18:03 por matador

[matador 97]

retomando el tema,

este es el circuito del servo, como decia este se encarga de ajustar el offsett y bias del amp, es un circuito complejo ya que toma mediciones constantemente y corrige para poder rendir un rango de frecuencia entre DC = CERO Hertz y maximo 1 megahertz en high end es normal entre DC y minimo 200Khz. Este tambien funciona como un circuito de muting, ya que retarda el voltaje de bias a los drivers (los que exitan los transistores de salida) en si me parece que es una patente de mr Pass.




aqui se aprecia la cinta que aislaba el PTC y motivo de la falla.....



la forma correcta de montarlo

Editado December 10, 2016 at 17:59 por matador

[matador 97]

teniendo todo en orden pase a distribuir mas optimalmente los diferentes modulos (amp, trafo, banco de condensadores), en si son simples y logicas las "reglas"

-mantener circuitos de entrada o alta ganancia lejos de fuentes de ruido (transformadores, cables de AC)

-cruce de cables de señal con AC se deben realizar en 90 grados o apantallar los de AC.

- twist de los cables es lo mas simple y efectivo.

-los cables mantenerlos lo mas cortos posibles pero tomando en cuenta que sea facil poder acseder o mover el circuito impreso de una forma facil/practica para modificar o reparar/ajustar.

-optimalisar lo mas posible para permitir un buen flujo de aire y asi prolongar la vida util del aparato/componentes

-ideal usar una distribuicion de corriente llamada de estrella -osea un punto central de acople y que se distribuya en forma de estrella -no en serie... el circuito del amp esta diseñado de esta forma tambien. este punto central tambien es el que se usa para conectar el chasis a tierra. sin este punto acoplado a tierra el aparato se define en classe 2 de aislamiento -que significa que es aislado de tierra. Yo elegi esta ultima.

Editado December 10, 2016 at 18:05 por matador

[matador 97]

primeramente cambie la posicion de los condensadores, ya que estos "apantallan" del campo magnetico del trafo -en este amp no le hace mucho pero es lo mas optimo en relacion a mantener los cables de rail cortos

fotos que hablan por si mismo sin explicar tanto...







los cables que sobraron por canal despues

Editado December 10, 2016 at 18:05 por matador

[matador 97]

Rail + 32,2v. El cable blanco es tierra/gnd de uno de los canales.



Rail -32,2v



los 2 canales respectivos





listo la fuente y distribuicion

Editado December 10, 2016 at 18:06 por matador

[matador 97]

seguidamente estan los contactos

No cabe duda que no esta mal -pero de lejos lo mas ideal, tambien deseo mantener un mejor orden de cables visualmente y como decia, no es dificil, solo que se tiene que planificar un poco, y da sinceramente un mejor impresion toal de la calidad de construccion.

inicialmente





nuevos agujeros





acortando y cambiando el cable de salida para los parlantes a la cara inferior y asi quede mas corto y directo, pense poner salidas dobles mas adelante para "true biwirring"



tambien cambie el cable de la señal, y asi quedo

Editado December 10, 2016 at 18:07 por matador

[matador 97]

asi quedo y creo que no tengo mas fotos -proyecto del 2008



el amp lo tenia en uso diario en 5-6 años, ahora lo remplaze por un Thule integrado ya que necesito un control de volumen -antes podia controlar el voluemn digitalmente en el tuner del satelite -ahora uso un DAC externo



el diagrama basico -sin el servo-



otros variantes del mismo amp






una foto con unos de sus otros compañeros

Editado December 10, 2016 at 18:08 por matador

[MartinV56 867]

Impecable!

[matador 97]

gracias martin -solo ordene un poquito nomas

[pacifyer 100.000]

Amazing!
Y noten cómo le derramó unos kilos de WAF encima del mueble, para neutralizar toda esa tecnología...

[lnx 37]

Que filete el trabajo.
Se agradecen mucho las fotos, de las cuales se aprende y se aprecian sutiles detalles, la robustez de la fuente de poder, la colocacion de gomas en los condensadores, para evitar vibraciones con la tapa que han de quedar rozando.
Todo muy pulcro y ordenado, buena prolijidad.
Felicitaciones y gracias.

Saludos, lnx.

[Toperrix 17]

El mueble, los equipos y los parlantes están de miedo, felicitaciones Matador!!!!!!!!!!!!!!!!!!!!
