Clase A 5 watts Solid State Amp


MartinV56

Recommended Posts







Editado por MartinV56

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

martin, veo que estas afectado gravemente por el sindrome tpa, y eso no es nada bueno jejeje de todas formas, exitos en el proyecto!

Enlace al comentario
Compartir en otros sitios

hace 41 minutos, hectori dijo:

martin, veo que estas afectado gravemente por el sindrome tpa, y eso no es nada bueno jejeje de todas formas, exitos en el proyecto!

Gracias Héctor, quiero comparar clase A SS vs clase A valvular, me parece interesante, la 300B vs 1969 JLH. Un abrazo

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

hace 52 minutos, hectori dijo:

martin, veo que estas afectado gravemente por el sindrome tpa, y eso no es nada bueno jejeje de todas formas, exitos en el proyecto!

No debemos olvidar que el mosfet emula al triodo, ambos trabajando en clase A, ver comparaciones entre triodo de calentamiento directo y el mosfet como ya dije ambos en clase A.

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

AC-DC Listo- 115v AC a 16v DC





"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

Súper Martín :) PERO no compares este classe A de los 60s y además con condensador en serie (voltaje asimétrico ) que ningún amp SS después de los 70s usa eso..... ;) di una leída rápida al link que pusiste y en el diagrama mencionan un "invento" muy difundido en SS -pero copiado de los tubos: feedback local y conocido como resistencia de cátodo, en SS es resistencia de emiter ;) en el diagrama mencionan esta "mejora" ;) pero como decía en SS modernos desde inicios de los 70s ya era "standar" y además contaban con compensación de temperatura y raíl simétrico que eliminaba el condensador de salida (en serie con el parlante) temp compensación tu amp classe A no lo tiene ni resistencia de emiter  :p ese es súper simple si, pero me hace recordar a uno que arme -posible haya sido ese -solo que en los 80s tampoco existía internet y el diagrama lo copie de un libro :D jajaja..... En base a ese después arme un classe B y ese jugo mucho y sinceramente me sorprendió que a pesar de la distorcion crossover sonaba súper bien -lo recuerdo por qué el circuito lo arme en una tapa de cassett i lo perfore con un clavo caliente y se veía un engendro con el plástico transparente..... Que épocas :)

que fuente le vas a poner? :) en el link vi diagramas de fuentes reguladas incluso.... :D

"car-audio es el desarrollo mas natural del home-audio"

Enlace al comentario
Compartir en otros sitios

hace 5 horas, MartinV56 dijo:

No debemos olvidar que el mosfet emula al triodo, ambos trabajando en clase A, ver comparaciones entre triodo de calentamiento directo y el mosfet como ya dije ambos en clase A.

Un mito frecuentemente mal entendido estimado Martín.....

La "similitud" se basa en que la impedancia de entrada de Gate es bien alta similar a los tubos -en valores de megaohms- contra bipolares que es en valores de kiloohms -además Gate controla el flujo de electrones "indirectamente" similar a un "campo magnético" contra una pequeña corriente de control que fluye de Basis a Emiter ( iE =iB+iC) :) después por qué el sonido es más similar al de tubos "dulce pero no detallado/definido" ;)

"car-audio es el desarrollo mas natural del home-audio"

Enlace al comentario
Compartir en otros sitios

hace 5 horas, matador dijo:

Súper Martín :) PERO no compares este classe A de los 60s y además con condensador en serie (voltaje asimétrico ) que ningún amp SS después de los 70s usa eso..... ;) di una leída rápida al link que pusiste y en el diagrama mencionan un "invento" muy difundido en SS -pero copiado de los tubos: feedback local y conocido como resistencia de cátodo, en SS es resistencia de emiter ;) en el diagrama mencionan esta "mejora" ;) pero como decía en SS modernos desde inicios de los 70s ya era "standar" y además contaban con compensación de temperatura y raíl simétrico que eliminaba el condensador de salida (en serie con el parlante) temp compensación tu amp classe A no lo tiene ni resistencia de emiter  :p ese es súper simple si, pero me hace recordar a uno que arme -posible haya sido ese -solo que en los 80s tampoco existía internet y el diagrama lo copie de un libro :D jajaja..... En base a ese después arme un classe B y ese jugo mucho y sinceramente me sorprendió que a pesar de la distorcion crossover sonaba súper bien -lo recuerdo por qué el circuito lo arme en una tapa de cassett i lo perfore con un clavo caliente y se veía un engendro con el plástico transparente..... Que épocas :)

que fuente le vas a poner? :) en el link vi diagramas de fuentes reguladas incluso.... :D

Gracias matador, gracias por poder disfrutar de tu erudición y conocimiento la verdad leer tus píldoras es un verdadero placer, estoy de acuerdo contigo, sigo siendo incondicional de los single ended triode obviamente clase A, prueba de ellos  9 amplificadores en dicha topología y por supuesto unos PP valvulares. No niego el detalle de la clase A valvular, creo que no lograré los medios que se obtienen con un set. Sin embargo la única manera de poderlo saber es haciendo un clase A de SS.

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

1 hour ago, chazaman dijo:

eso es de un notebooK?

 Si Sr. 16V 4A. DC, Extraño lo 350v en placa de la 300B o más de 400v en la 807 me he relajado en las precauciones  de los voltajes.

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

Matador una fuente regulada pienso ponerle mientras tanto con el cargador de un Sony Vaio. Creo que le haré un buffer valvular.

hace 6 horas, matador dijo:

Súper Martín :) PERO no compares este classe A de los 60s y además con condensador en serie (voltaje asimétrico ) que ningún amp SS después de los 70s usa eso..... ;) di una leída rápida al link que pusiste y en el diagrama mencionan un "invento" muy difundido en SS -pero copiado de los tubos: feedback local y conocido como resistencia de cátodo, en SS es resistencia de emiter ;) en el diagrama mencionan esta "mejora" ;) pero como decía en SS modernos desde inicios de los 70s ya era "standar" y además contaban con compensación de temperatura y raíl simétrico que eliminaba el condensador de salida (en serie con el parlante) temp compensación tu amp classe A no lo tiene ni resistencia de emiter  :p ese es súper simple si, pero me hace recordar a uno que arme -posible haya sido ese -solo que en los 80s tampoco existía internet y el diagrama lo copie de un libro :D jajaja..... En base a ese después arme un classe B y ese jugo mucho y sinceramente me sorprendió que a pesar de la distorcion crossover sonaba súper bien -lo recuerdo por qué el circuito lo arme en una tapa de cassett i lo perfore con un clavo caliente y se veía un engendro con el plástico transparente..... Que épocas :)

que fuente le vas a poner? :) en el link vi diagramas de fuentes reguladas incluso.... :D



"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

hace 4 horas, MartinV56 dijo:

Matador una fuente regulada pienso ponerle mientras tanto con el cargador de un Sony Vaio. Creo que le haré un buffer valvular.



Martin: porque en este caso No ensucia la señal... o la idea es que este "sucia" como uno quiere. O tal vez cambio de opinión .... el post es de 2012.

(por favor si va a explicar algo técnico,... hágalo a nivel primate!!! :happy3)



Editado por chazaman
Enlace al comentario
Compartir en otros sitios

hace 6 horas, chazaman dijo:

Martin: porque en este caso No ensucia la señal... o la idea es que este "sucia" como uno quiere. O tal vez cambio de opinión .... el post es de 2012.

(por favor si va a explicar algo técnico,... hágalo a nivel primate!!! :happy3)



Ah Lo del buffer, salida 1 a 1, no quiero ganancia, eso es, no me interesa que le de el saborcito a tubos, para eso te vas directamente a un valvular. Recuerdo, un componente más en la cadena tiende a ensuciar, como quiera que este se diseña desde Cero, calculo las impedancias, todavía no sé si le meto previo valvular o no,  capisce, un abrazo

Editado por MartinV56

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

Así va








PSu lista, audio imput listo, salida parlantes listo, hacer el circuito para 5 watts pura clase A, variación sobre John L. Hood, 1969.

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios


Cenaremos sopa de resistencias y condensadores

  • Upvote 1

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

Por razones de espacio en el chasis monté en el mismo un tda 7297 amplificador AB de 12 watts.



*************************************************************************************************************************************

10 watts por canal



Para el proyecto John L Hood 1969, clase A SS Amp



Encargué los siguientes componentes

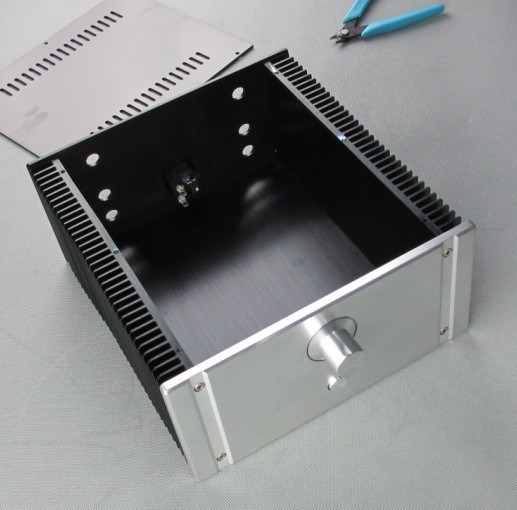

Chasis




Tamaño generoso para el proyecto.



La tarjeta impresa x2


Debe quedar así una vez montada






Ya tengo la Fuente regulada 24v 4.5 amp, l

Voltaje aconsejado 24v

Potencia: 10 watts JL Hood 1969

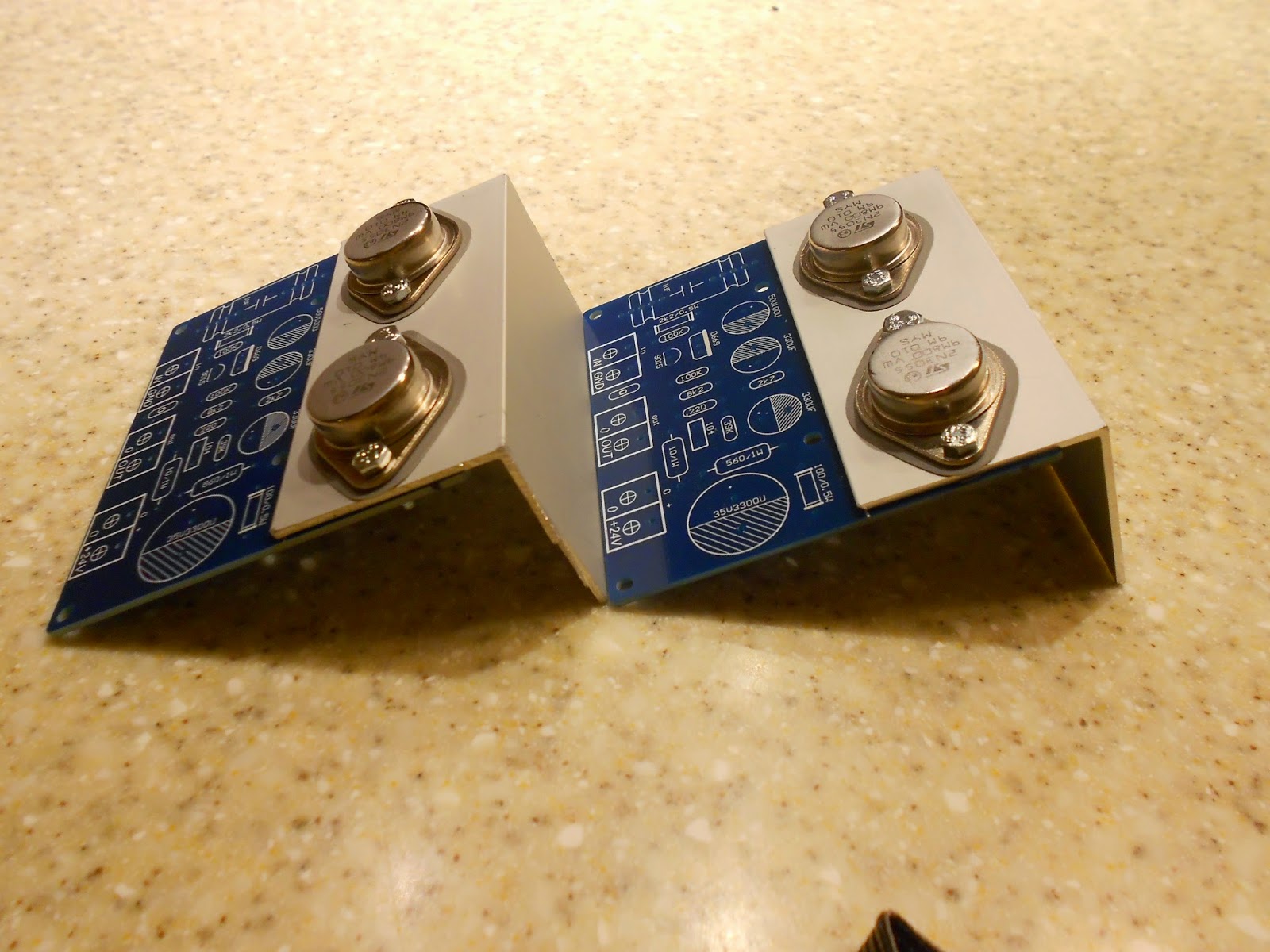

http://4.bp.blogspot.com/-AzhCeecZBGo/VKxbkqUvWRI/AAAAAAAABjw/C6lCcyxTezQ/s1600/DSCN3320.JPG



ángulos aluminio montaje de los transistores de salida

A esperar se ha dicho.









Editado por MartinV56

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

El diseño oríginal del JLH 1969 era con fuente regulada

Bibliografía

http://www.fidelityforce.com/jlh/panel.html





"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

La idea es hacer este JL Hood 1969, luego el Nelson Pass y finalmente el monstruo de J. Hiraga, todos clases A de SS.

Hasta la próxima entrega.

"What this country needs is a good 5 watt amplifier." - Paul Klipsch

Enlace al comentario
Compartir en otros sitios

1 hour ago, MartinV56 dijo:

Por razones de espacio en el chasis monté en el mismo un tda 7297 amplificador AB de 12 watts.



*************************************************************************************************************************************

10 watts por canal



Para el proyecto John L Hood 1969, clase A SS Amp



Encargué los siguientes componentes

Chasis




Tamaño generoso para el proyecto.



La tarjeta impresa x2


Debe quedar así una vez montada






Ya tengo la Fuente regulada 24v 4.5 amp, l

Voltaje aconsejado 24v

Potencia: 10 watts JL Hood 1969

http://4.bp.blogspot.com/-AzhCeecZBGo/VKxbkqUvWRI/AAAAAAAABjw/C6lCcyxTezQ/s1600/DSCN3320.JPG



ángulos aluminio montaje de los transistores de salida

A esperar se ha dicho.









Excelente Martín :) PERO, ese ángulo está muy pequeño.... Debería ser de más grosor para transportar el calor más rápido y efectivamente ;) además con el ángulo hacia arriba -ya que la termodinámica hace que el calor vaya hacia arriba ;) y justo ahí se requiere esa parte del ángulo para transferir el calor al súper disipador :) además sería mejor montar las salidas en el disipador -sin el circuito impreso -pero cables rol con cable de mayor groso y directo al condensador de alimentación.... No por el "Delgado" trazo de circuito impreso ;) en el circuito impreso se ve más simple y ordenado -pero no es ideal ;)

que rápido avanzas Martín :) y está quedando de cojones ;) lindo el súper overkill chasis, donde y cuánto y link Logico ;)
