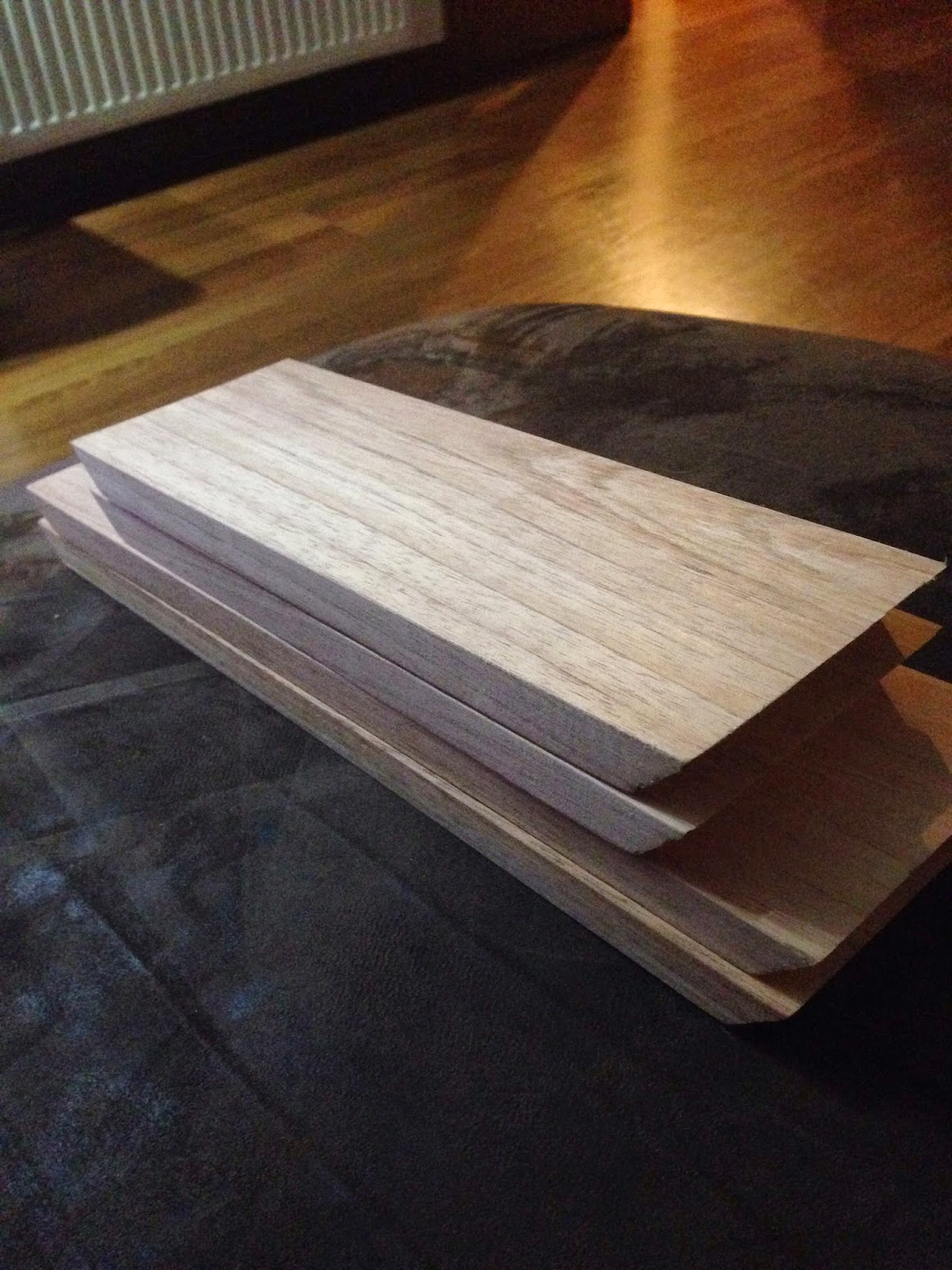

hectori 761 Publicado September 6, 2014 at 18:10 Share Publicado September 6, 2014 at 18:10 (editado) Parte 1 - Caja/Base Ya había comentado mis intenciones de usar el tubo GU50 en un proyecto de amplificador, y surgió bastante información, ahora Debido a que dentro de poco tiempo ya contaré con todos los materiales necesarios para la construcción del mismo, voy a ir subiendo el log para todos quienes estén interesados en replicarlo, este será uno de mis proyectos casi por completo desde cero. Inicialmente la construcción de la Base para el amplificador, como en los proyectos anteriores, prefiero el uso de madera, y en especial trato de conseguir alguna madera fuera de lo común, en este caso es Canarywood, una madera de excelentes características y una veta interesante. El dimensionado lo compré en un viaje a Bolivia donde un carpintero amigo se encargó de los cortes y las traje para ensamblarlas directamente. Posteriormente trabajé en el encolado de la caja, con Titebond que me dio excelentes resultados y muy superiores a la Cola común, con la ventaja de permitir trabajar en las juntas y secar en aproximadamente 30 a 45 minutos. Pequeñas imperfecciones en los cortes se pueden moldear con titebond logrando una junta perfecta, así el resultado, solo restan detalles en el acabado con Fresadora para la placa que tendrá los conectores y posteriormente el lacado. En la ultima foto estaban solo los cortes presentados, ahora ya Con la caja armada, se obtienen las medidas precisas para comenzar a diagramar el posicionamiento de los componentes tanto en el interior como en el exterior del amp. Como no tuve buenos resultados colocando las entradas y salidas en la parte superior del amp, ahora estarán posicionadas en la parte de atrás. Editado October 3, 2016 at 17:15 por hectori 1 Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 6, 2014 at 18:19 Autor Share Publicado September 6, 2014 at 18:19 (editado) El GU-50, es un péntodo de potencia, de hecho, es una copia soviética-producido del LS-50 péntodo poder Telefunken, posiblemente, la ingeniería inversa de radios militares alemanas capturadas durante la Segunda Guerra Mundial, o en función de las documentaciones, máquinas y materiales capturados como trofeo. Es uno de los tipos más inusuales de tubo a causa de su base de 8 pines no estándar y un metal "tapa" con un "mango" de plástico en la parte superior que está destinado a facilitar la extracción del tubo de su zócalo. Un de los tipos de socket ruso producido incluye una robusta fundición de metal en forma de jaula recinto para el tubo con tapa de cierre con resorte . "LS50 the grandmother of all modern power tubes, introduced in 1938 the first 40/50W power pentode, most famous use was inside the V2 rocket as the control device of the directional flaps. Still made today in Russia and China in slightly modified form." El FU50 o GU50 es descendiente directo del LS50 un tubo con Historia por tanto uno de los primeros proyectos será construir un amplificador Single End basado en el. Información técnica: La base del GU50 no es convencional, y las bases cerámicas comunes tienen el problema de detectar fácilmente la posición del mismo, pero este tubo tiene una marca en si mismo y que se ajusta perfecto a los tipos de bases que incluyen el encapsulamiento Estas son las bases que voy a utilizar en el proyecto : Sin haber escuchado con anterioridad un amplificador con el GU50 creo que es un tubo que promete y mucho, si bien su origen fue radiofrecuencia, poco a poco tanto en HiFi como en amplificadores de instrumentos, se está haciendo conocido y con excelentes resultados, no al punto de compararse con un 300B como señalan algunos pero las expectativas son grandes. Editado October 3, 2016 at 17:16 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 6, 2014 at 18:24 Autor Share Publicado September 6, 2014 at 18:24 (editado) Como Driver de mi proyecto GU50, voy a utilizar el también tubo Ruso 6e5P o 6Э5P, un tubo con mucho Potencial y también bajo costo, de excelente construcción y con conectores en oro, La información técnica del 6e5P la pueden descargar aqui. Pro y contras del uso de este tubo en proyectos HIFI : - Complejidad de conseguir un Par Matcheado de Origen - Disponible por aprox. 5 dolares en Ebay y en Grandes Cantidades. - Excelente Construcción - Poca difusión en Proyectos de Audio, pero quienes lo usan están muy satisfechos. - Actualmente no se encuentra en producción, se dejo de Producir en los 80. - Garantía de Servicio de solo 500hs Para ver mas información de este tubo, así como también un diseño OTL de Amplificador ara Audífonos, vean e siguiente link: http://www.bartola.co.uk/valves/tag/6e5p/ También lo pueden encontrar en algunos proyectos como Driver de las míticas 300b y 6C33c Editado October 3, 2016 at 17:16 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...

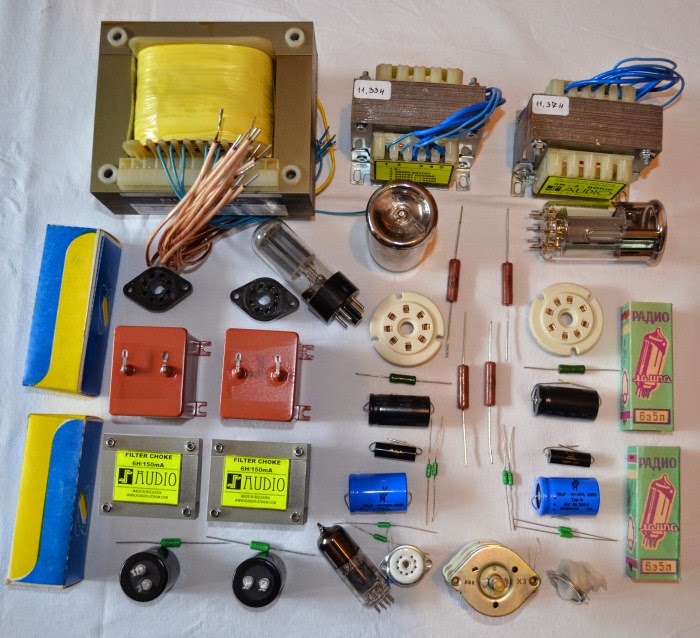

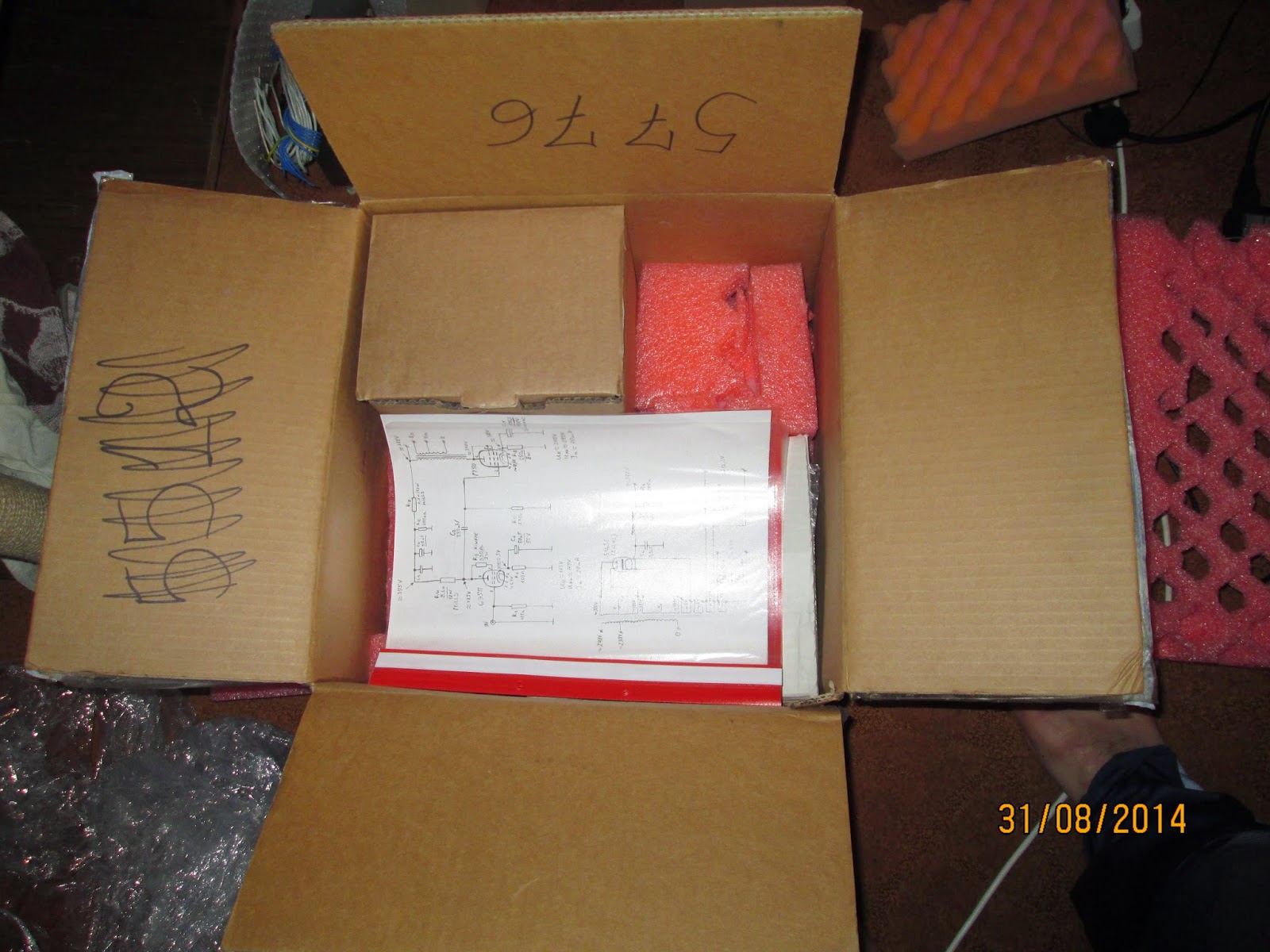

hectori 761 Publicado September 6, 2014 at 18:33 Autor Share Publicado September 6, 2014 at 18:33 (editado) Para la construcción del Amplificador GU50 opté por comprar directamente a Momchil Damyanov de Bulgaria el Kit completo que el vende, y si bien hay otros similares y amplificadores Chinos que están disponibles en el mercado, opté por comprar el kit debido a lo siguiente : - Transformadores hechos a pedido con especificaciones detalladas por el fabricante. Bultraf - Atenuador DIY hecho por Momchill, de 24 Pasos con Resistencias de alta calidad. - Condensadores Siemens, Mundorf - Chokes Audioplatinum - Esquemático Propietario y en base a numerosas pruebas realizadas por el Fabricante. - Componentes NOS - Precio Razonable y económico en comparación a Kits Similares Este es el Kit completo que pueden adquirir desde su sitio Web : Atenuador DIY de 24 Pasos Y este es mi Kit el cual ya se encuentra en camino (Los tubos GU50 y Bases ya la tengo desde hace un tiempo) : Siempre es importante valorar la dedicación del vendedor, quien detalló completamente el proceso de fabricación de los transformadores y empaco correctamente los componentes para tan largo viaje desde Bulgaria. Así que espero que en el Paso 3 ya pueda mostrarles los detalles de la construcción. Les recomiendo que vean el sitio de Momchil, un DIYer de primera, con muchos proyectos impactantes, varios ejemplos de uso del GU50, un audiófilo extremo que hasta duerme dentro de un horn Aqui su sitio : http://momchil.wordpress.com/ Editado October 3, 2016 at 17:17 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...
pacifyer 100.000 Publicado September 6, 2014 at 20:11 Share Publicado September 6, 2014 at 20:11 Como dato freak, la tapita de ese tubo NO ESTÁ CONECTADA a nada interno, y está pensada para poder reemplazarlo en caliente, sin quemarse los dedos. Hay versiones alemanas, el EL152 (Western Germany) y SRS552N (Alemania Democrática). Versión Telefunken: [img]http://www.wiwitubes.com/pic/tube/TFKel152.jpg[/img] http://www.diyaudio.com/forums/tubes-valves/162697-el152-gu50-el156.html Lindo proyecto, y un gran tubo, sin dudas. Dejo algunos links: http://www.jogis-roehrenbude.de/Russian/GU50.htm http://www.mif.pg.gda.pl/homepages/frank/sheets/018/g/GU50.pdf http://www.oldradio.ru/tubes/russian/short/gu-50.shtml http://www.radiomuseum.org/tubes/tube_gu-50.html http://wavebourn.com/pyramid-8/GU-50.jpg Citar Se bella ciu satore Je notre so cafore Je notre si cavore Je la tu, la ti, la tua Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 6, 2014 at 20:46 Autor Share Publicado September 6, 2014 at 20:46 Efectivamente, la tapita (que va atornillada a la base de aluminio que tampoco esta conectada a nada) se usa para sacar el tubo de la base, y asi y todo hay que hacer fuerza para sacarlo, pero el gu50 es copia del ls50 telefunken, es un tubo con historia, se uso tambien en partes del Mig como el 6c33 y hasta en cohetes. Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 6, 2014 at 22:45 Autor Share Publicado September 6, 2014 at 22:45 (editado) Este es el LS50 Original (Telefunken) Mientras que los GU50 se pueden conseguir todavia por unos 20 o 30 dolares un Quad, los escasos LS50 superan los 300 por quad. Editado October 3, 2016 at 17:21 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...
pacifyer 100.000 Publicado September 6, 2014 at 23:29 Share Publicado September 6, 2014 at 23:29 Interesante tubo... acá: http://telefunkenaudiotubes.com/ cuentan que es uno de los primeros pentodos de potencia. Encontré que se usaba en el sistema de guía de los rockets V2, que era este "computador análogo": http://www.cdvandt.org/Hoelzer%20V4.pdf http://www.v2rocket.com/group/group_docs/a4-v2-notes.pdf http://www.cdvandt.org/v2__computer.htm Dejo los links por si te llegas a aburrir del ampli, y decides bombardear Londres... Citar Se bella ciu satore Je notre so cafore Je notre si cavore Je la tu, la ti, la tua Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 7, 2014 at 00:31 Autor Share Publicado September 7, 2014 at 00:31 Muchas Gracias Pacifyer! buena info, espero que no salga volando yo con amp y todo pero eso se va a ver en el proceso de armado jaja Citar Enlace al comentario Compartir en otros sitios More sharing options...
jpoyarzun 322 Publicado September 8, 2014 at 04:08 Share Publicado September 8, 2014 at 04:08 Felicitaciones Hectori. Se ve espectacular. Citar “El silencio no es tiempo perdido.” - Gustavo Cerati Enlace al comentario Compartir en otros sitios More sharing options...
tomate 129 Publicado September 8, 2014 at 11:29 Share Publicado September 8, 2014 at 11:29 Que bien debe sonar la marcha RADETZKY con el LS50 Original (Telefunken)! Saludos Hectori y felicitaciones Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 8, 2014 at 13:03 Autor Share Publicado September 8, 2014 at 13:03 Gracias! por el momento y como no se que resultados pueda obtener voy con a GU50, si todo sale bién, amerita las LS50 Citar Enlace al comentario Compartir en otros sitios More sharing options...
Martyr 0 Publicado September 9, 2014 at 03:43 Share Publicado September 9, 2014 at 03:43 Qué buen proyecto! Felicitaciones Hector por elegir un camino diferente en tu proyecto. Yo soy fan de los tubos rusos/sovieticos (tengo un espacio reservado en mi corazón por el 6H30 ), así que iré siguiendo los avances de tu proyecto con particular interés. Salu2 Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 23, 2014 at 15:05 Autor Share Publicado September 23, 2014 at 15:05 (editado) Algunos avances en el proyecto, estuve trabajando en SolidWorks con lo que van a ser las 3 placas que tengo que enviar a Cortar. Para evitar que la placa superior tenga muchos pernos visibles, voy a usar 2 placas, separadas con espaciadores, en la inferior se apernarán las bases de los tubos y componentes principales, la superior tendrá espacios para permitir la circulación de aire. Placa Superior Placa Inferior Queda pendiente la placa trasera en la cual van a estar entradas/salidas, IEC, Switch de Encendido, Fusible y Led Piloto. En cuanto lleguen los componentes, ajusto las medidas y envío a cortar las placas, así que si alguno tiene otro dato interesante para corte con Laser o Chorro de Agua (Acero inoxidable o aluminio de 2mm) estaría muy agradecido. Con los cortes hechos, voy a enviar las placas a pintar con electrostática. Editado October 3, 2016 at 17:21 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...
Patagonia 724 Publicado September 23, 2014 at 15:13 Share Publicado September 23, 2014 at 15:13 Puedes ver en Lemaco corte con agua o laser (web www.cortelaser.cl) aunque no se si hacen pegas tan chicas. Lo otro es consultar a Escultor que puso unos datos hace un tiempo y que si hacen pegas chicas. Citar Enlace al comentario Compartir en otros sitios More sharing options...
Patagonia 724 Publicado September 23, 2014 at 15:14 Share Publicado September 23, 2014 at 15:14 la otra es ir a la facultad de Ing Mecánica de la Católica y que algún alumno te "haga el favor" en el taller Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 23, 2014 at 15:23 Autor Share Publicado September 23, 2014 at 15:23 [quote name='Patagonia' date='23 September 2014 - 11:14 AM' timestamp='1411485280' post='264887'] la otra es ir a la facultad de Ing Mecánica de la Católica y que algún alumno te "haga el favor" en el taller [/quote] Gracias Patagonia! voy a ver el dato de escultor, recuerdo que le había consultado eso hace un tiempo o Diego creo que dejó el dato también... Eso de ir a alguien que "me haga el favor" no es lo mio jajajaa pero a mas de uno le va a interesar el dato seguramente El problema es que como bien dices en el otro mensaje, es difícil que las empresas tomen trabajos tan pequeños, envié a cotizar los archivos en formato Cad y las respuestas fueron siempre "Cuantas placas??" cuando respondí una de cada una nunca mas respondieron... Así que voy a ver esas alternativas y les comento. Citar Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 23, 2014 at 15:55 Autor Share Publicado September 23, 2014 at 15:55 (editado) Aquí la idea Original del diseñador en las imágenes de Proceso de armado del Kit en el documento del Paso a Paso que entrega: Vista Superior de la Placa interna de Soporte Vista inferior de la Placa de Soporte Así queda el amp ya construido, la placa superior tiene pocos pernos visibles (de los componentes internos) En mi caso, las placas tienen algunas diferencias con los originales ya que voy a utilizar la base que encapsula el tubo, las salidas van en la placa lateral no en la superior y otros detalles menores.. Si alguien está interesado en los archivos de Solidworks se los puedo enviar sin problemas por mp. Editado October 3, 2016 at 17:21 por hectori Citar Enlace al comentario Compartir en otros sitios More sharing options...
Álvaro1977 20 Publicado September 24, 2014 at 12:49 Share Publicado September 24, 2014 at 12:49 Que buen proyecto Hectori, felicitaciones se ve espectacular, voy a estar pendiente de los avances. saludos Álvaro Citar La música constituye una revelación más alta que ninguna filosofía.... El monstruo sin nombre... Enlace al comentario Compartir en otros sitios More sharing options...
hectori 761 Publicado September 24, 2014 at 13:53 Autor Share Publicado September 24, 2014 at 13:53 Gracias Alvaro! en cuanto lo tenga operativo vemos de hacer otra mini audición. Citar Enlace al comentario Compartir en otros sitios More sharing options...
